Dynagage茎流监测系统主要是由数据采集器和Dynagage包裹式传感器连接而成,通过测量植物茎流速度(单位:g/h或kg/h),用于研究禾本科植物或茎干较细的木本科植物对水分的利用状况。

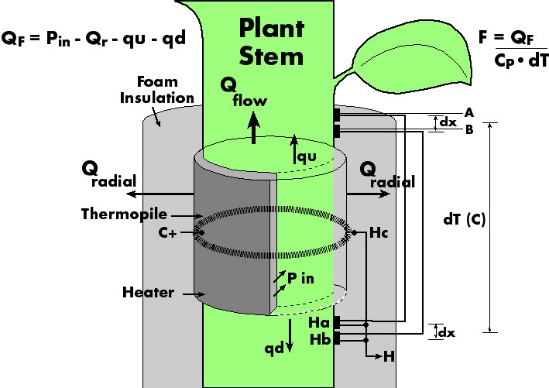

Dynagage包裹式传感器利用能量平衡原理,通过测量植物蒸腾时水分运输产生的热量变化,进而确定植物的茎流速度,这是目前测量植物茎流可靠的技术方法。
数据采集器安装在防风雨的机箱中,两路带LED显示的探针传感器供电模块可使您方便快捷的进行加热电压的设置。通过软件实现PC和数据采集器之间的编程、通信和可靠的数据交换。

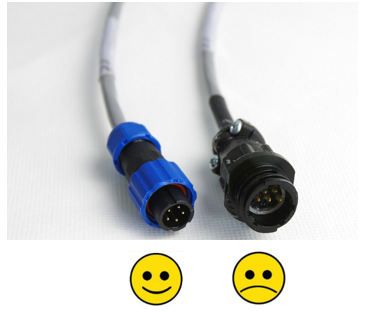

Dynagage包裹式传感器的电缆线所带的快速接头,采用的是防水接头,因此该套系统在极端恶劣的条件下仍能正常使用。而很多同类产品甚至进口设备的快速接头防水性较差,在潮湿或多雨的环境中使用时,快速接头极易进水,进而导致电缆线的线芯出现腐蚀或断裂,造成仪器不能正常使用。
主机:
内存容量:72MB
内置程序:测量原始数据并计算茎流量,具备夜间自动调零功能和节电模式
精度:±0.03℃
加热电压调节器:两路电压调节器(1.5~11 V),每路5 A,带输入输出电压显示模块
线缆长度:根据实际需要自由定制
接口防水等级:IP68
系统可加配其他多种传感器,如茎干生长传感器以及气象传感器等
包裹式传感器:
Dynagage包裹式传感器有多种型号,需要根据测量茎干的粗度选择尺寸合适的传感器。根据硬件设计的不同,包裹式传感器分为两种:常规型包裹传感器和EXO-Skin外皮式包裹传感器。
① 常规型包裹传感器:

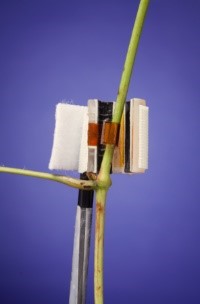

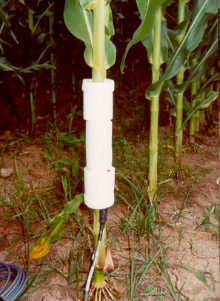

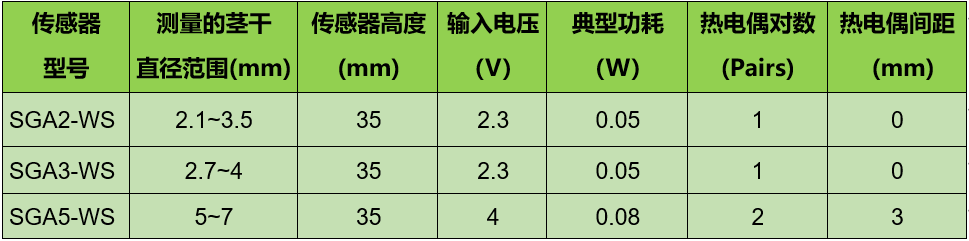

可测量直径范围在2.1~7mm之间的茎干,适用于茎干粗细比较均匀的植物,测量时需要将整个传感器包裹在植物茎干上。型号如下:
② EXO-Skin外皮式包裹传感器:

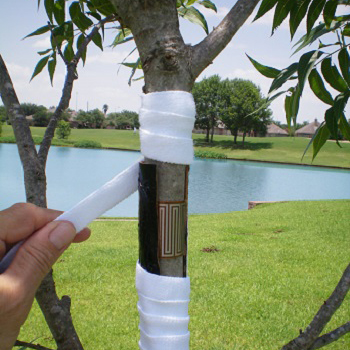

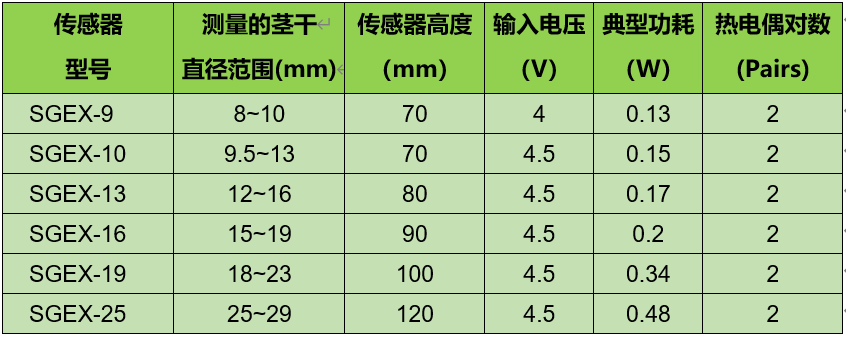

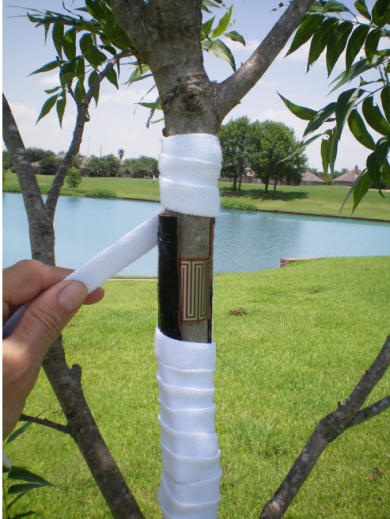

可测量8~29mm直径的茎干,适用于葡萄、猕猴桃等藤本植物,其茎干的特点是多结节,且相邻两个结节间距很短。测量时,传感器可以缠绕在植物茎干上。该传感器很薄,柔韧性强,用透气性较好的弹力尼龙纤维做阻热材料,其较短的竖向长度非常便于安装,而且更易贴合具有不规则生理弯曲的茎干。型号如下:
注意事项:
不要让包裹传感器在参考电压以上运行
不要弯曲或弄皱加热器
在传感器内部均匀涂抹G4复合物以防止传感器热电堆遇水腐蚀
建议2周左右维护和清洁包裹传感器1次
不要在没有清洁包裹传感器的情况下放置保存
热电堆的损坏是不可修复的
